然而，拼縫問題曾長期制約著液晶拼接行業的發展。隨著技術的持續演進，液晶拼接的邊框從最初的二十多毫米逐漸縮減至如今的極窄規格，這一路的技術突破值得我們深入探尋。

01 行業瓶頸：拼縫帶來的視覺挑戰

在液晶拼接技術發展的初期，較寬的拼縫一直是影響視覺體驗的主要因素。在那個被稱為“寬邊液晶時代”的階段，各顯示單元之間的物理拼縫最高達到22毫米。

這種明顯的黑色邊框極大地破壞了畫面的整體性，無論是視覺效果還是實際應用體驗，都受到了很大影響。

隨著市場需求的升級和行業技術的進步，用戶對顯示效果的要求日益提高。在指揮調度、能源監控、高端會議等應用場景中，過寬的拼縫會導致圖像顯示不連貫，甚至可能遮蓋關鍵信息數據。

拼縫的寬度直接關系到畫面的完整度和連續性。特別是在顯示精密圖紙、地理信息、線路走向等細節內容時，明顯的拼縫會造成信息中斷，直接影響決策效率和觀看體驗。

02 技術演進：拼縫窄化的創新歷程

液晶拼接拼縫的縮小是一個循序漸進的過程，凝聚著行業不斷創新的技術智慧。這一演進過程充分體現了顯示技術向著精細化、專業化方向發展的趨勢。

2009年，超窄邊拼接技術的推出，將拼縫尺寸降至6.7毫米，這在當時被視為革命性的突破，標志著液晶拼接正式邁入超窄邊時代。

隨后的幾年間，技術進步不斷加速。2011年，55寸5.5毫米拼縫產品問世；2013年，拼縫尺寸進一步縮小至4.9毫米；同年年底，3.9毫米拼縫產品亮相市場。

2014年成為技術突破的關鍵年份，全球首款3.9毫米雙邊總拼縫的液晶拼接屏面世。同年，領先廠商又相繼推出了3.5毫米拼縫產品，技術迭代速度明顯加快。

2015年10月成為行業發展的重要節點，1.8毫米拼縫產品的發布，成功突破了2毫米的技術門檻，實現了液晶拼接領域的技術飛躍，在視覺上達到了近乎“無縫”的顯示效果。

與此同時，1.9毫米拼縫產品也相繼問世，標志著液晶拼接正式進入“2毫米”新時代。

近年來，拼縫窄化技術仍在持續突破。部分廠商通過工藝升級，對顯示組件進行全新優化設計，推出了拼縫寬度僅0.99毫米的極窄液晶拼接屏，將技術標準提升到了全新高度。

03 實現路徑：拼縫窄化的技術解析

拼縫的縮小不僅僅是數字的變化，更是多項技術協同進步的綜合體現。從面板構造到信號處理，從材料創新到精密制造，各個環節的技術突破共同推動了拼縫的持續窄化。

液晶顯示屏的核心構成包括液晶玻璃、背光模組和機械結構。其中，液晶玻璃又由CF基板、TFT基板以及填充在兩基板之間的液晶層組成。

由于液晶材料的特殊性，必須在CF基板與TFT基板邊緣使用密封膠進行牢固封裝，這就決定了拼縫的基本寬度。同時，驅動IC的安裝也需要占據一定的空間。

機械結構主要包括機箱和外框兩個部分，它們共同負責固定光學膜片、背光模組和液晶玻璃，構成完整的顯示單元。

在進行多屏拼接時，相鄰顯示屏之間的拼縫寬度受到多重因素影響：密封膠層寬度、外框厚度、驅動IC安裝空間以及物理拼縫寬度。因此，拼縫的窄化需要從這些關鍵環節入手，通過結構創新和材料革新來實現突破。

一些企業還創新性地采用了先進的光學處理技術，通過精密的光學設計，在視覺感知層面進一步弱化拼縫的存在感，使得拼縫在肉眼觀察時幾乎難以察覺，實現了真正的視覺“無縫”效果。

04 應用升級：超窄拼縫拓展高端場景

隨著拼縫技術的不斷突破，液晶拼接屏的應用邊界也在持續擴展。從最初的安防監控基礎應用，逐步向更多高端場景延伸，打開了更廣闊的市場空間。

在指揮控制、廣播電視、智能會議等應用場景中，超窄拼縫液晶拼接屏能夠呈現更加連貫、完整的畫面，顯著提升了信息獲取效率和視覺體驗。

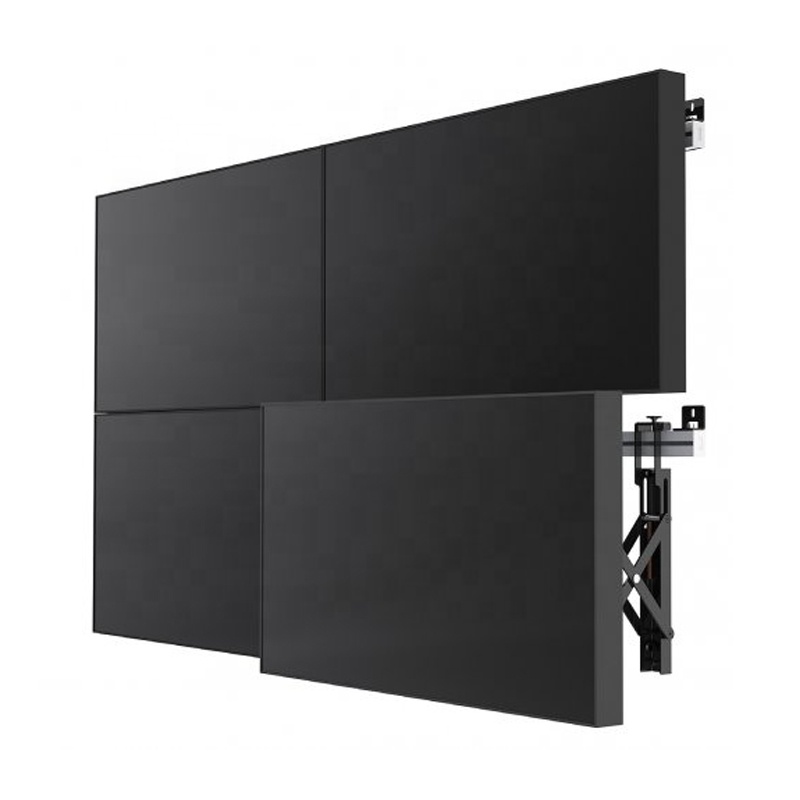

超窄邊液晶拼接屏的推出，為產品打開了高端應用市場的大門。過去受限于拼縫寬度，液晶拼接難以進入某些特定領域；如今，1.8毫米及以下的拼縫產品已經能夠滿足精密圖文顯示的需求，在電力調度、交通管理、氣象分析、醫療影像等對顯示精度要求極高的領域獲得了廣泛應用。

在商業展示、廣告?zhèn)髅?、企業展廳等創新應用場景中，超窄拼縫液晶拼接屏也展現出獨特的價值。這些場景對顯示效果有著更高要求，超窄拼縫能夠呈現更具沖擊力的視覺體驗，有效吸引觀眾注意力，提升展示效果。

05 未來展望：技術創新的無限可能

液晶拼接技術的創新步伐從未停止。面對日益變化的市場需求和新興技術的挑戰，液晶拼接領域仍在持續進化和突破。

從產品規格來看，液晶拼接正朝著更大尺寸的方向發展。去年底，有廠商推出了85寸雙邊2.8毫米拼縫產品，這代表著拼接屏行業的新里程碑。更大尺寸的拼接單元能夠在組成相同尺寸顯示墻時減少拼縫數量，從而提供更優異的視覺體驗。

從技術發展方向分析，除了拼縫的進一步窄化外，液晶拼接技術在分辨率、色彩表現、亮度均勻性、對比度等關鍵指標上也在持續提升。4K/8K超高清分辨率、更精準的色彩還原、更穩定的使用壽命，都成為技術發展的重要方向。

從市場競爭格局觀察，液晶拼接正與DLP拼接、小間距LED等顯示技術展開差異化競爭。各種技術路線都在發揮自身獨特優勢，而液晶拼接通過不斷彌補自身短板，推動著整個大屏顯示市場的繁榮與發展。

隨著拼縫技術的持續突破，液晶拼接墻的顯示效果越來越接近真正的“無縫”體驗。從最初的二十多毫米到如今的一毫米以內，這一數字變遷的背后，凝聚著行業技術人員的智慧與汗水。

技術創新永無止境，液晶拼接屏的未來發展，將繼續圍繞著如何為用戶提供更加完整、逼真的視覺體驗而不斷探索前行。
