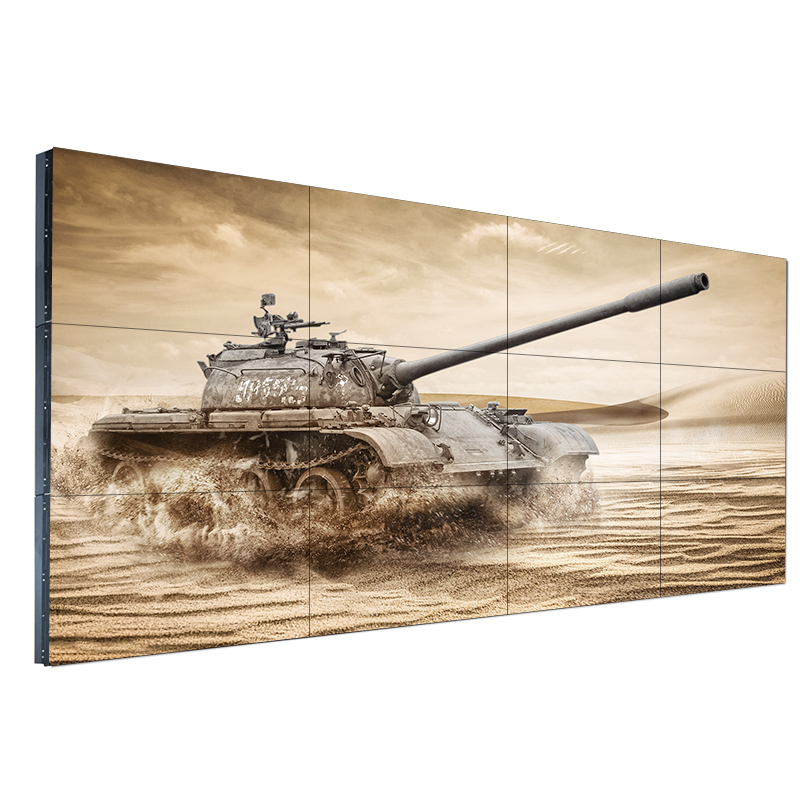

液晶拼接屏通常由七個主要部件組成，這些部件我們在購買時，很容易就能看到，在做LCD大屏顯示項目時，產品的銷售成本、安裝成本也是要考慮的。

（1）液晶拼接單元。

顯示圖像的拼接單元，尺寸型號的選擇需要根據需求配置，包括尺寸，亮度，品牌，拼接數量等等。拼接單元安裝：

液晶拼接屏顯示系統都是要固定在一個區域內，通常與地面的距離都在80cm以上，這樣我們在坐著面對大屏幕時可以保持一個更合理的視角，所以在安裝時，一般要根據具體的安裝環境來選擇合適的安裝方式。例如6塊屏幕以下的可以采用壁掛的方式安裝，但前提是墻面要是實體墻，否則無法承重。如為多塊拼接可考慮采用電視柜式或鋁型材式安裝，如注重節省安裝空間可選擇前面的壁掛式安裝。

（2）安裝支架。

此處所說的支架，也不一定是支架，也叫固定部件。墻的安裝使用支架，如采用柜式安裝，則需要對箱體(柜體)進行配置。

（3）拼接處理程序。

它有內建的處理器，還有功能復雜的控制處理器。

（4）錄像分配器(矩陣)

通常-進-出，輸出路數大于拼接屏數。少輸入信號，使用矩降。特別說明：會議拼接屏幕矩陣和外置拼接處理器(MCU)的區別。

（5）視頻線纜。

需選擇符合傳輸距離、支持HD方案的傳輸電纜。接觸網屏顯示系統的“血管”，一般包括HDMI高清線、網線等，主要是將各種設備連接起來，從而形成一個完整的循環系統，在選擇線纜時，應注意不要使用太便宜的線材，否則容易造成傳輸不良，屏幕花屏等現象出現。

（6）電源(配電箱)

接觸網屏系統整體功率較大，必須提供穩定電源。供電不穩定會增加液晶器件的故障發生率。

（7）計算機。

用于大屏幕控制軟件的安裝，該軟件由廠家配套提供。要根據顯示的內容，確定配置，比如HD模式，如果電腦內存太小，播放時容易卡頓，建議配置不要太低。

控制臺是液晶拼接屏顯示系統的大腦，主要操作信號切換、即時顯示哪些內容等等，通常使用網線與其中一塊大屏幕串聯，來控制整個顯示系統。

上述七項中的三、四項均可稱為信號處理裝置。

作為信號處理設備，是整個液晶拼接屏顯示系統的綜合管理設備，其主要功能是切換信號源，對監控圖像進行解碼，以及對各個圖像進行分配顯示等。一般來說，根據功能的不同，包括公配器、矩陣、解碼器、拼接控制器等幾種信號處理設備，如果是顯示大屏，則使用分配器；如果是切換不同的計算機信號，則使用矩陣；如果是用于解碼監控圖像，則需要解碼器或拼接控制器等，并根據具體路數增減板卡數量。
