液晶拼接屏具有分辨率高、厚度薄、重量輕、能耗低、壽命長、無輻射等優點。隨著窄邊框液晶拼接屏的出現，液晶拼接屏的無縫拼接成為可能。濾色片是反射顏色的光學濾光片。它可以精確地選擇它想要通過的小波段并反射其他不需要的波段。它是TFT-LCD面板的重要組成部分。另外，我們還需要通過紅（R）、綠和藍（b）的濾色器提供顏色相位，以形成彩色顯示圖像。作為新型平板顯示器（TV）的核心部件，隨著用戶需求的不斷發展，液晶產品的規模越來越大，大屏幕的圖像也越來越清晰。大屏幕液晶拼接技術相繼提出，能夠在更大程度上滿足用戶的個性化需求。這項技術補充了這樣一個神話：由于面具的曲率，近貼曝光機無法與較大型號的相機競爭，而且濾色器制造商必須購買昂貴的掃描曝光機。這是拼接曝光技術的一個成功例子，它使用多個鏡頭拼接曝光來實現比MASK更精確的濾色器。解決了低成本接近式曝光機不能用MASK制作大濾色片的瓶頸，大大降低了設備購置成本。

使用比面板尺寸小的掩模，經過反復縫合和曝光，就可以完成大面板。目前，許多TTF-LCD廠商選擇靠近曝光機，以降低設備成本。這樣的曝光器與MASK不匹配，只選擇小掩模。鏡頭曝光并不代表一個好的面板。需要選擇多次連續曝光來完成大于MASK比膠片的濾色，即拼接曝光過程。

一、設計原理

彩色濾光片的結構包括玻璃基板、黑色基體、彩色層、ITO導電膜層和PS層。根據制造工藝順序，本方案先曝光BM黑色基體頂層，再曝光頂層和背面。當標記、紅色、綠色、藍色、PS和其他層暴露時，標記中心用作參考。確保底層與BM黑色基體正確對齊，并避免在拼接過程中由于過度重疊而導致薄膜厚度不均勻。液晶的異常MARGn量表現出很好的差異，拼接錯位導致BM的顏色層與黑色矩陣不一致，導致像素邊緣漏光等異常問題。BM、紅色、綠色、藍色和PS遮罩的曝光和切割區域均已規劃。每個光罩計劃分為三個不同的區域。利用一個掩模來設計三個掩模的使用，以克服在彩色薄膜制造過程中由于切割和曝光而造成的不均勻性。每個掩模拼接區域采用曲線拼接規劃技術。在2SHO的拼接區域，形成了標記，鏡片之間的拼接精度非常高，能夠精確對接，不會形成錯位或斷層。因此，增加了拼接標記。曝光機提高了平滑的衍射效果，改善了均勻的照明場，徹底解決了拼接問題。

二、工藝制造原理

濾色器中的拼接曝光過程包括以下步驟：

第一步是在玻璃基板上形成BM黑色基質層，拼接曝光需要一個濾色片。BM處理生成對齊標記和拼接標記。與一般的階躍曝光法不同，拼接區域需要是兩側的公共區域。也就是說，拼接區域?qū)⒃趦蓚?cè)重復兩次多次曝光，因此曝光次數會增加。如果用條紋法放置RGB的三種原色，如果根據RGB拼接屏Mura的要求選擇不同的匹配點，BM處理中的鏡頭數將超過10個。

第二步是在玻璃基板上形成紅、綠、藍三色層。紅色、綠色和藍色工藝中的拼接曝光必須根據BM工藝的對準標記進行曝光。為了識別拼接精度，必須對拼接標記的對準精度進行識別。如果將RGB的三種原色拼接在同一像素上，該區域會反復曝光，影響配準精度，容易產生色差（即拼接Mura）。因此，應該避免這種mura。在MASK設計中，RGB應聯鎖拼接，可有效避免線性拼接標記的產生。

第三步驟中，ITO被濺射成導電透明層。作為普通電極，無需蝕刻產品，無特殊要求，可正常制造。對于需要蝕刻的產品，曝光對準精度的控制要求與彩色層的制造工藝要求相同。

在第四步驟中，形成PS柱以支撐單元盒間隙。在PS工藝中，拼接曝光比多色層制作要求更嚴格，因?yàn)槠唇訁^(qū)的兩層曝光框閥方向誤差會導致兩層曝光灰區PS柱高度不均勻，造成盒體厚度不均，色差嚴重。因此，PS涂層外露時，對拼接精度的控制要求非常嚴格，正常誤差不能超過2um。相應的掩模版本對曝光機的打標和曝光精度有嚴格的精度控制要求。

系統功能規劃遵循自動化、智能化的原則，針對不同用戶規劃不同層次的功能，實現了實用性、易用性和靈活性、功能豐富性、復雜性和專業性的平衡。

結論

縫合技術要求面罩的高精度規劃和制造過程，這比小規模面板產品困難得多。由于2SHO拼接局部精度不夠，容易形成錯位或斷層，成品似形成鑲嵌色差或漏光。但對于引進設備的生產線來說，成本大大降低，工藝相對簡單。

三、建設需求

1、總體概況

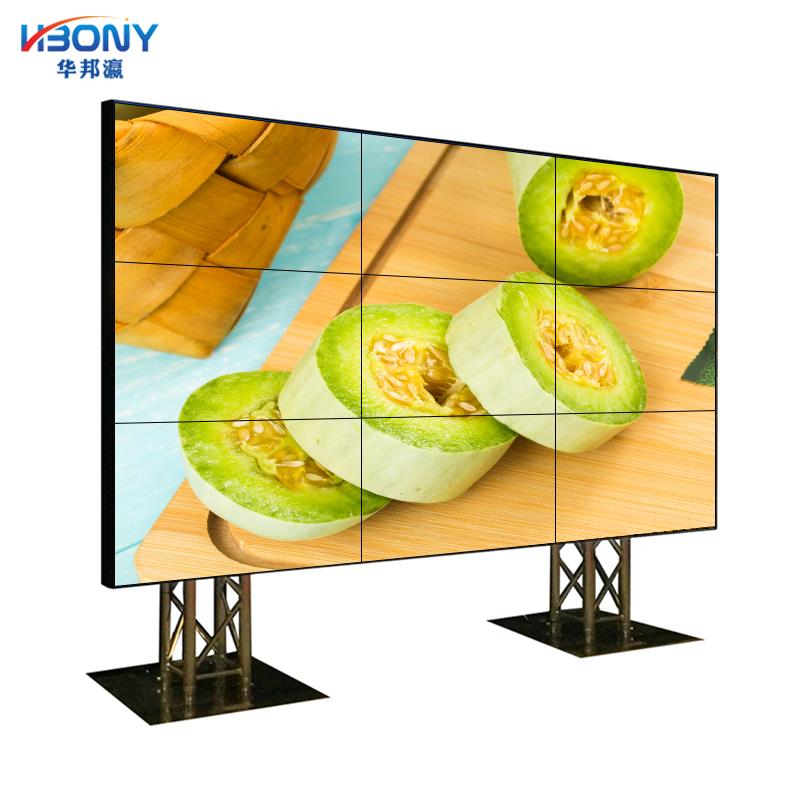

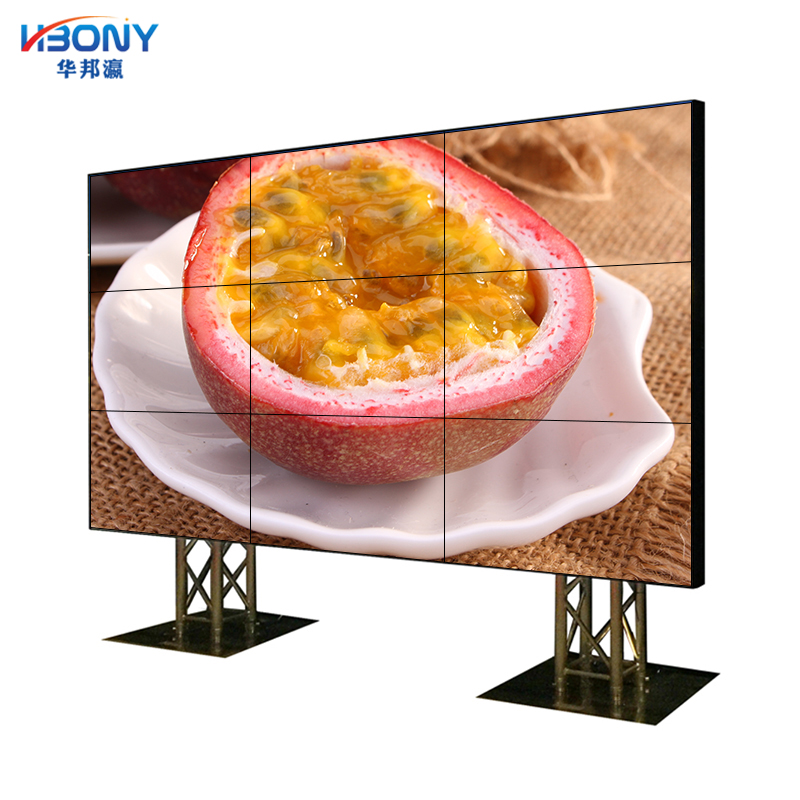

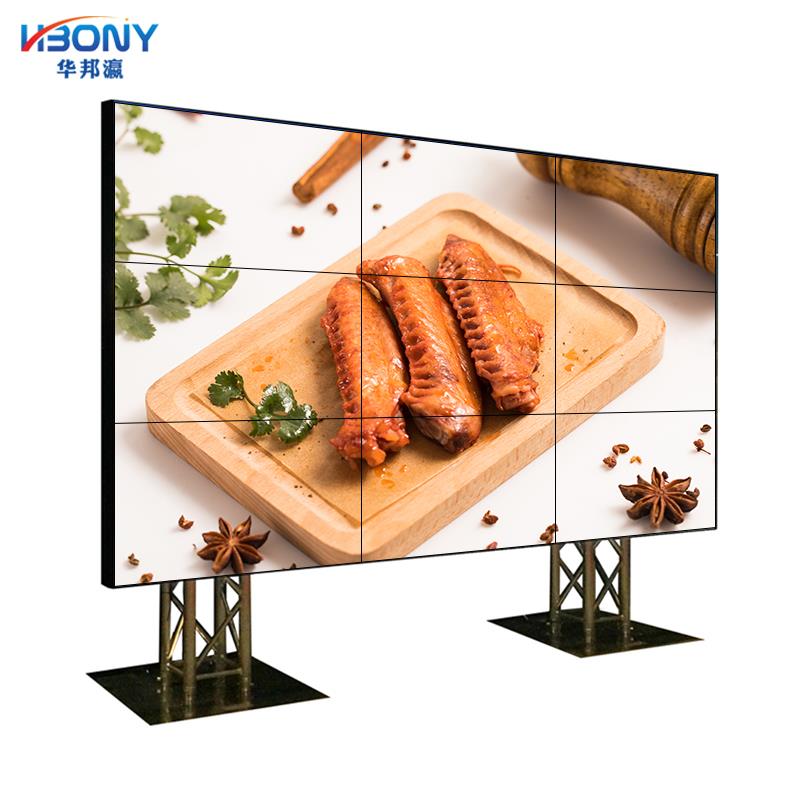

大屏幕顯示系統由液晶拼接屏、大屏幕拼接處理器、大屏幕控制終端等配套軟硬件產品組成。它可以在大屏幕顯示系統上動態、全面地顯示各種視頻信號。液晶主屏選用24臺3（行）×8（列）的55英寸液晶顯示單元拼接器件；側大屏幕選用6套3（行）×2（列）的55英寸液晶顯示單元拼接器件。大屏幕顯示系統的主要信號源是計算機圖形卡信號和視頻信號。內容包括彩條監控、動態流程圖、電視信號、實時視頻流、系統設備狀態、攝像頭視頻監控、動態環境監控、金融媒體數據和動態圖形信息。

拼接處理器支持HDMI、VGA、HD-SDI等視頻輸入接口，可滿足4路SDI、24路HDMI、8路VGA信號輸入，不少于34路HDMI/DVI/SDI信號輸出（視屏幕輸入接口而定）；支持單屏、跨屏、疊加、變焦、巡演、多屏切割、全屏幕屏幕顯示模式；支持自定義場景，場景模式不少于4種。支持一鍵切換場景。支持OSD顯示，可以在拼接屏幕上添加和編輯圖形信息，如基部、邊框和標題，還可以調整圖形信息的字體、顏色、大小、方向和透明度。

2、建設原則

（1） 安全性：選用廣播級產品，保證系統使用7×24小時安全穩定運行。

（2） 實用性：可滿足高清SDI、HDMI、DVI、VGA、復合模擬等多種信號顯示。

（3） 先進性：選用先進的LED背光源，采用先進的顯示技術，保證信息清晰、生動、明亮。

（4） 易保護：液晶面板顯示單元采用正面保護方式，便于更換、維護和日常清潔。

（5） 靈活性：信號顯示可根據需要靈活切換。

（6） 可擴展性：選擇機箱結構的冗余規劃，I/O信號板卡必須具有良好的可擴展性。

（7） 協調性：項目布局合理，整體風格一致。
